Facebook Memcached 아키텍처 (1탄) - 기본 설계와 클러스터 내부 최적화

이 글은 Facebook의 공식 논문 Scaling Memcache at Facebook을 기반으로 작성되었습니다.

Facebook이 직면한 도전과제

Facebook은 전 세계 수십억 명의 사용자가 실시간으로 소통하는 거대한 소셜 네트워크입니다. 매일 수억 명이 사용하는 이런 규모의 서비스를 운영하려면 전통적인 웹 아키텍처로는 감당할 수 없는 도전과제를 해결해야 했습니다.

핵심 기술적 도전과제

실시간 통신 지원: 사용자들이 즉각적으로 콘텐츠를 주고받을 수 있어야 함
즉석 콘텐츠 집계: 뉴스피드, 댓글, 좋아요 등 여러 소스의 데이터를 빠르게 집계해야 함
수십억 건의 요청 처리: 초당 수십억 개의 요청을 안정적으로 처리할 수 있어야 함
지리적 분산: 여러 지역에 걸쳐 수조 개의 항목을 저장하고, 장애에도 견딜 수 있어야 함

Facebook은 오픈소스 Memcached를 채택하고, 이를 단일 클러스터에서 다중 지역 분산 시스템까지 점진적으로 확장했습니다. 현재 Facebook의 Memcache 시스템은 세계 최대 규모로, 초당 10억 개 이상의 요청을 처리하고 수조 개의 아이템을 저장합니다.

Memcached를 선택한 이유

단순함의 힘

Facebook이 Memcached를 선택한 이유는 단순함에 있습니다. Memcached는 단 3가지 연산만 제공합니다.

set(key, value)  // 값 저장
get(key)         // 값 조회
delete(key)      // 값 삭제

이러한 단순함은 대규모 분산 시스템의 기본 구성요소로 매력적이었습니다. 오픈소스 Memcached는 단일 머신의 메모리 내 해시 테이블로 시작했지만, Facebook은 이를 초당 수십억 건을 처리하는 분산 키-값 저장소로 발전시켰습니다.

저지연 접근의 가치

Memcached가 제공하는 저지연 접근, 공유 스토리지 풀, 저비용은 데이터 집약적 기능을 실용적으로 구현할 수 있게 했습니다.

구체적인 예를 들어보겠습니다. 페이지당 수백 개의 DB 쿼리를 실행하는 기능은 너무 느리고 비용이 많이 들어 프로토타입 단계에서 포기하는 경우가 많았습니다. 하지만 Memcached를 사용하면 페이지당 수천 개의 키-값 쌍을 조회하는 것이 실용적으로 가능해졌습니다.

읽기 중심 워크로드

Facebook의 워크로드는 읽기 중심입니다. 사용자들은 콘텐츠를 생성하는 것보다 10배 더 많이 소비합니다. 이러한 10:1 비율의 읽기 중심 패턴은 캐싱 전략이 매우 효과적임을 의미합니다.

또한 데이터는 MySQL 데이터베이스, HDFS, 다양한 백엔드 서비스 등 이질적인 소스에서 가져와야 하므로 유연한 캐싱 전략이 필요했습니다.

Facebook의 Memcache 활용 방식

Facebook에서는 Memcached를 소스 코드나 바이너리 자체를 의미하는 용어로 사용하고, Memcache는 그 위에 구축된 분산 시스템 전체를 의미합니다.

Query Cache: DB 부하 감소

Memcache의 핵심 목적은 데이터베이스에 직접 접근하는 빈도를 줄여 DB 부하를 낮추는 것입니다. Look-aside cache 패턴을 사용하여 클라이언트가 먼저 캐시를 확인하고, 없으면 DB에서 조회 후 캐시에 저장합니다.

데이터베이스에 값이 변경되면 캐시의 해당 키를 삭제해서 다음 요청 시 DB에서 최신 값을 가져오도록 강제합니다. 이 방식은 캐시와 DB 간의 데이터 일관성을 유지하는 데 효과적입니다.

Generic Cache: 계산 비용 감소

머신러닝 등에서 계산 비용이 큰 결과를 미리 캐시에 저장해둡니다. 여러 애플리케이션이 필요할 때 빠르게 접근할 수 있어 성능과 자원 효율이 크게 향상됩니다.

전체 아키텍처

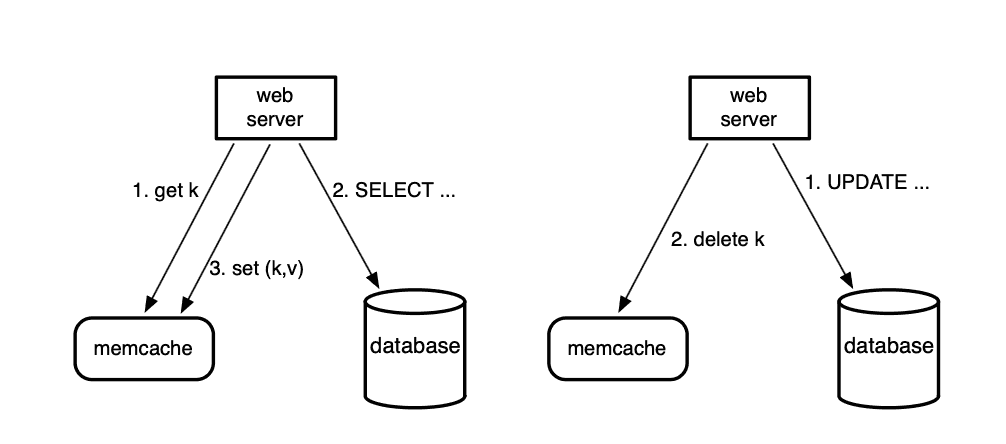

Look-aside Cache 패턴

Facebook의 Memcache는 Look-aside 캐시 패턴을 사용합니다. 이는 캐시가 데이터베이스 앞에서 보조 역할을 수행한다는 의미입니다.

읽기 경로 (Cache Miss)

캐시 미스가 발생했을 때의 흐름입니다.

// 1. 먼저 캐시에서 조회
value = memcache.get(key);

if (value == null) {
    // 2. 캐시 미스 시 DB에서 조회
    value = database.select(...);

    // 3. 다음을 위해 캐시에 저장
    memcache.set(key, value);
}

쓰기 경로

데이터를 수정할 때는 캐시를 업데이트하지 않고 삭제합니다.

// 1. DB에 업데이트
database.update(...);

// 2. 캐시에서 삭제 (업데이트 X)
memcache.delete(key);

왜 업데이트가 아닌 삭제인가?

삭제를 사용하는 이유는 멱등성 때문입니다. 같은 삭제 연산을 여러 번 수행해도 결과는 동일합니다. 반면 업데이트는 순서에 따라 결과가 달라질 수 있습니다.

또한 캐시는 Non-authoritative합니다. 즉, 데이터베이스만이 유일한 진실의 소스(Single Source of Truth)입니다. 캐시는 성능을 위한 보조 수단일 뿐이며, 캐시된 데이터가 제거되어도 문제가 없습니다.

전체 시스템 구조

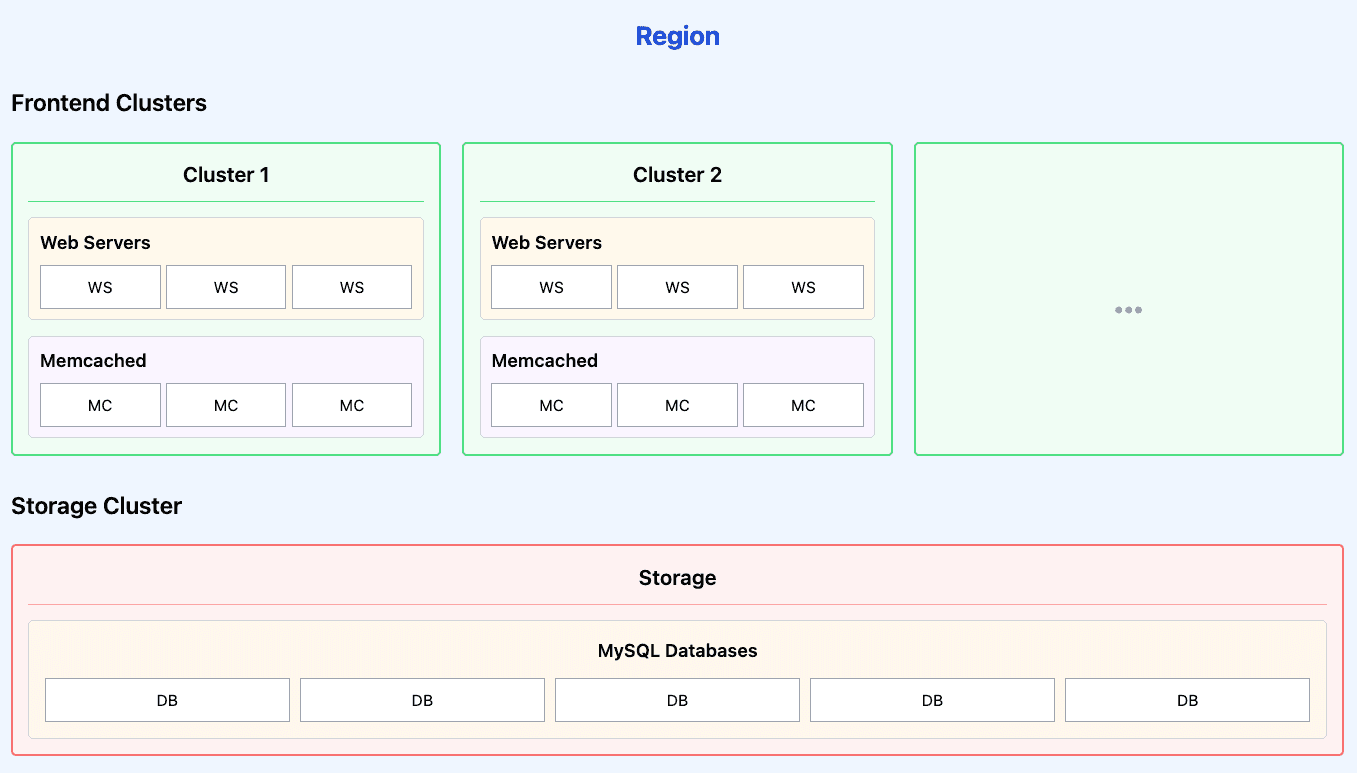

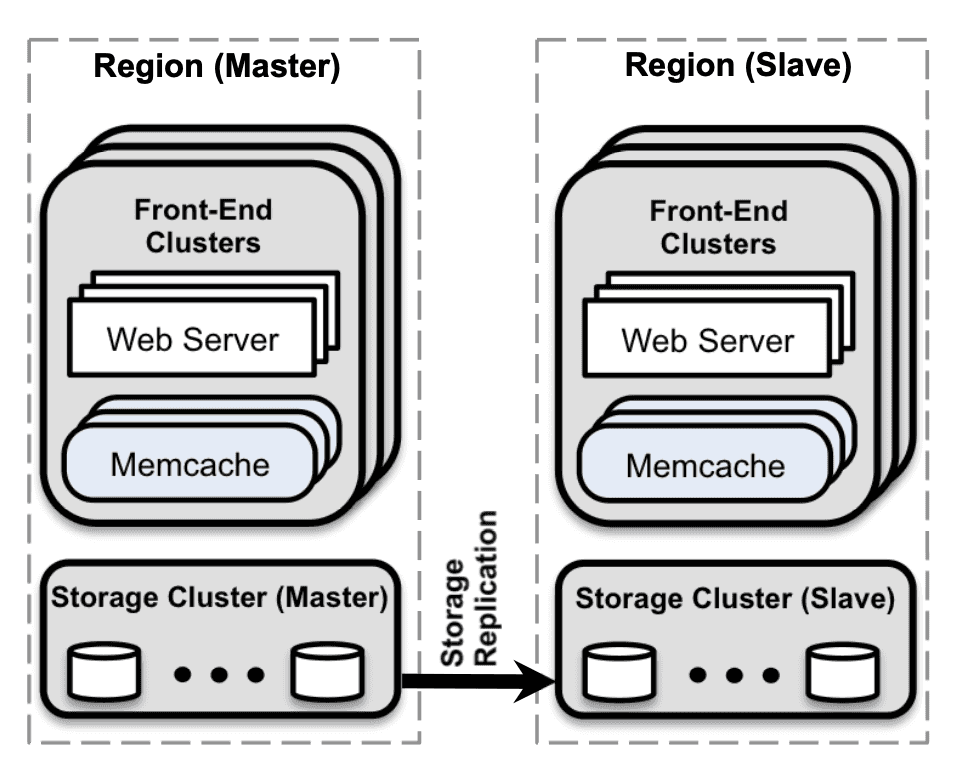

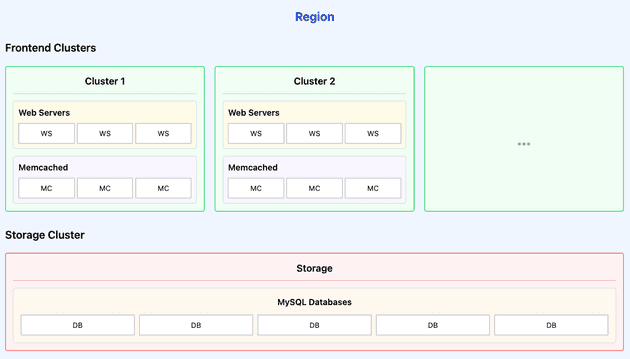

Facebook의 Memcache 시스템은 Region 단위로 분할되어 있습니다.

Region 구조

각 Region은 다음으로 구성됩니다:

여러 Frontend Cluster: 웹서버(백엔드 WAS) + Memcached 서버로 구성된 클러스터
하나의 Storage Cluster: MySQL 데이터베이스 클러스터

Frontend Cluster의 "Frontend"는 사용자와 직접 통신하는 계층을 의미합니다.

여기서 웹서버는 Spring, Django 같은 백엔드 애플리케이션 서버(WAS)를 말합니다.

이러한 구조는 지리적으로 분산된 사용자에게 낮은 지연시간을 제공하면서도, 데이터베이스는 한 곳에서 중앙 관리할 수 있게 합니다.

클러스터 내 확장: 지연시간과 부하 최적화

Facebook은 단일 클러스터 내에서 수천 대의 서버로 확장하면서 지연시간 감소와 부하 감소라는 두 가지 목표에 집중했습니다.

지연시간 감소

All-to-All 통신 패턴의 문제

Facebook의 인기 페이지를 로딩하면 평균 521개의 서로 다른 아이템을 Memcache에서 가져옵니다. 95 퍼센타일은 무려 1,740개입니다.

수백 대의 Memcached 서버가 클러스터에 배치되고, 데이터는 Consistent Hashing을 통해 분산됩니다. 따라서 웹서버는 하나의 사용자 요청을 처리하기 위해 수많은 Memcached 서버와 통신해야 합니다.

이러한 All-to-All 통신 패턴은 다음 문제를 야기합니다:

Incast Congestion: 많은 서버의 응답이 동시에 도착하면 네트워크 정체 발생
단일 서버 병목: 하나의 서버가 많은 웹서버의 병목이 될 수 있음

병렬 요청과 배치 처리

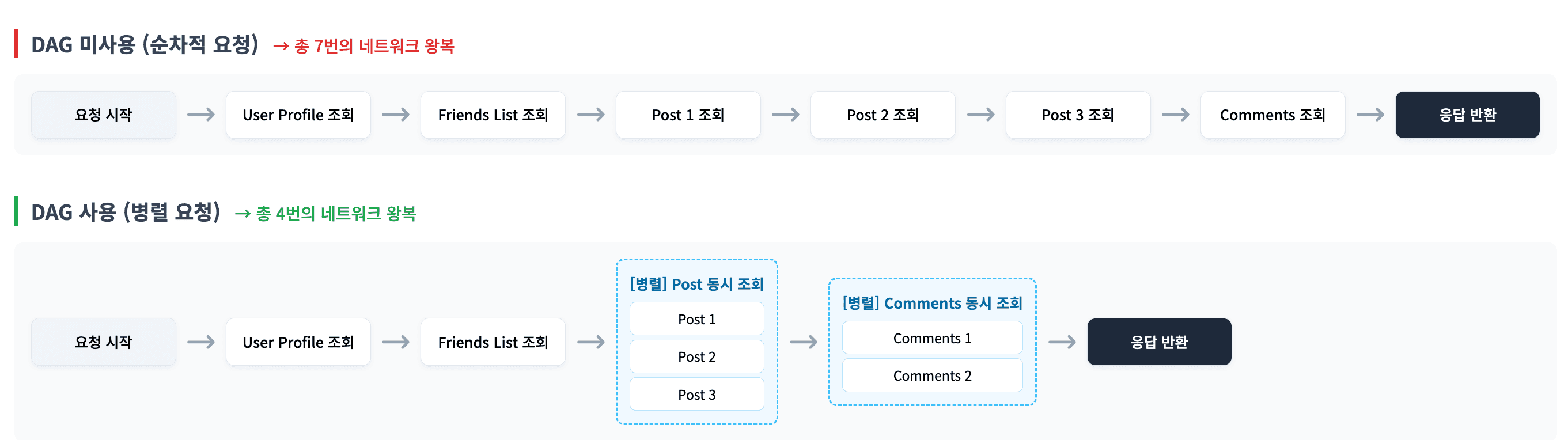

Facebook은 웹 애플리케이션 코드를 구조화하여 네트워크 왕복을 최소화합니다. 데이터 간의 의존성을 나타내는 DAG를 구성하고, 이를 통해 동시에 가져올 수 있는 아이템을 최대화합니다.

평균적으로 ��치는 요청당 24개의 키로 구성됩니다. 100번의 요청 중 95번은 95개 이하의 키를 사용하며, 나머지 5%의 요청만 그보다 많은 키를 한 번에 조회합니다.

UDP와 TCP의 전략적 사용

GET 요청: UDP 사용

지연시간과 오버헤드를 줄이기 위해 UDP 사용
UDP는 연결이 없으므로 각 스레드가 직접 Memcached 서버와 통신 가능
연결 유지 오버헤드 제거
패킷 손실이나 순서 오류는 캐시 미스로 처리
피크 로드에서 GET 요청의 0.25%만 손실됨

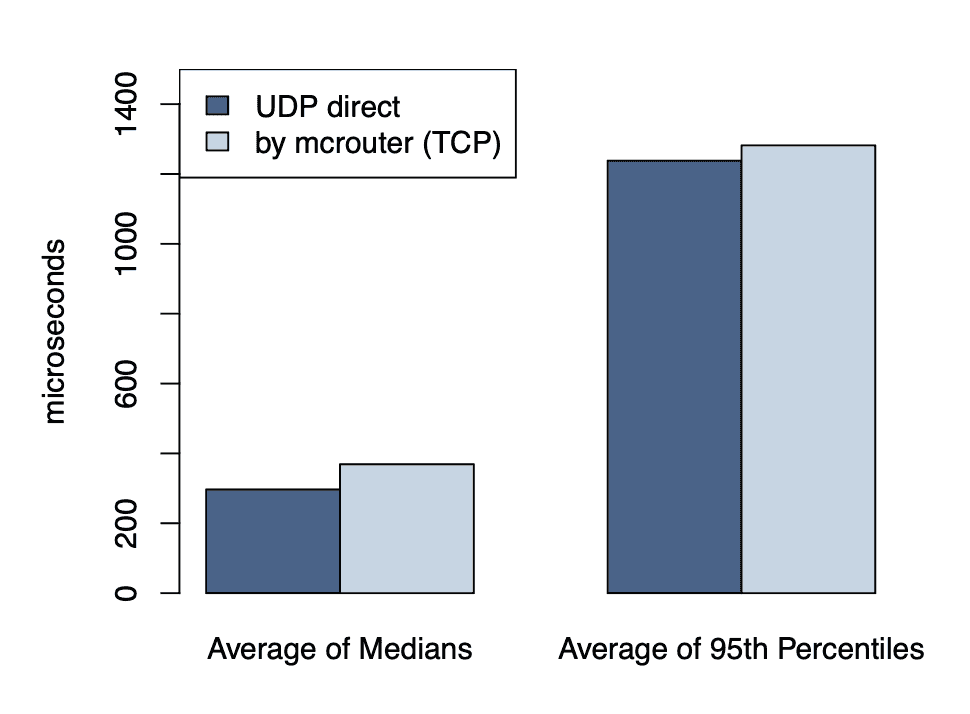

UDP 사용 시 TCP 대비 20% 지연시간 감소

SET/DELETE 요청: TCP 사용

신뢰성을 위해 TCP 사용
웹서버와 같은 머신에서 실행되는 mcrouter를 통해 처리
상태 변경 확인이 필요한 작업에 적합

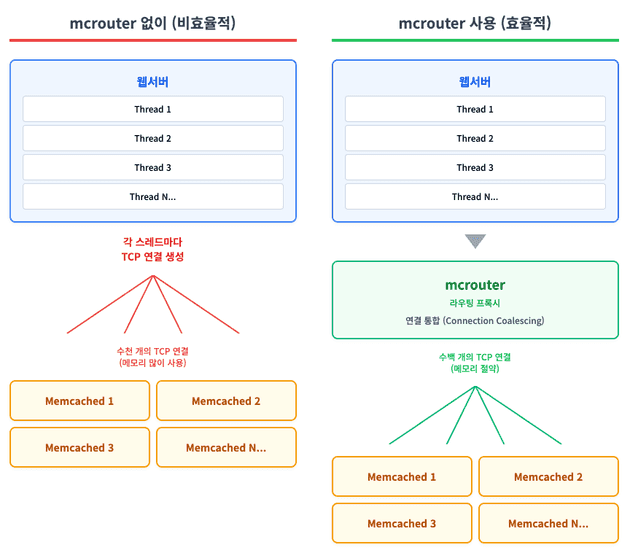

mcrouter란?

mcrouter는 memcached 프로토콜을 지원하는 라우팅 프록시입니다:

라우팅: 클라이언트 요청을 적절한 Memcached 서버로 전달
연결 통합: 웹서버의 수많은 스레드가 각각 TCP 연결을 맺는 대신, mcrouter를 통해 연결을 재사용
메모리 효율: TCP 연결마다 소켓 버퍼와 상태 정보가 필요한데, 연결 수를 줄여 메모리 절약
프로토콜 지원: UDP(GET)와 TCP(SET/DELETE) 모두 지원 가능

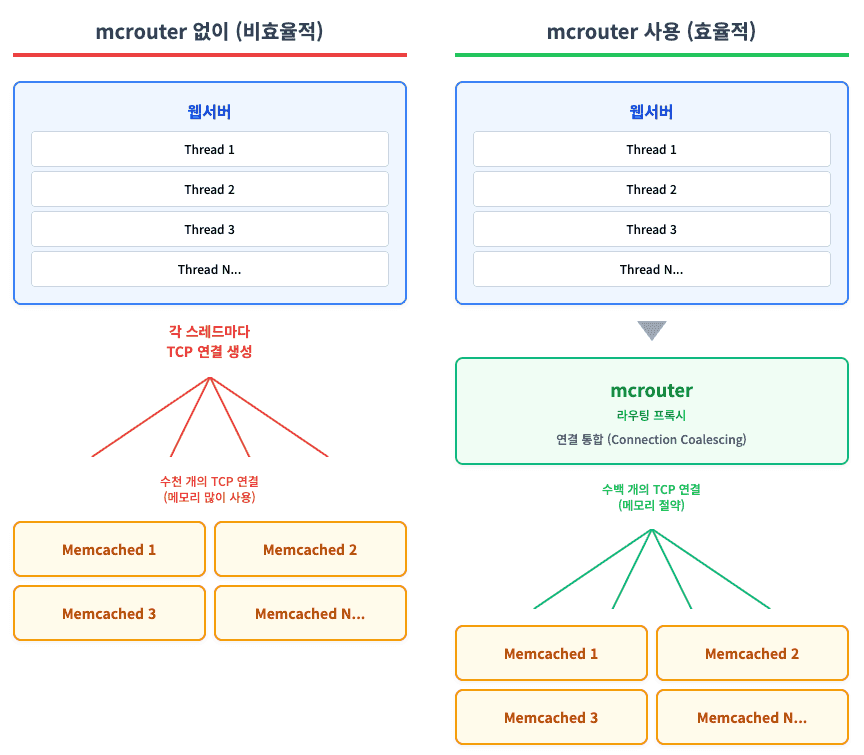

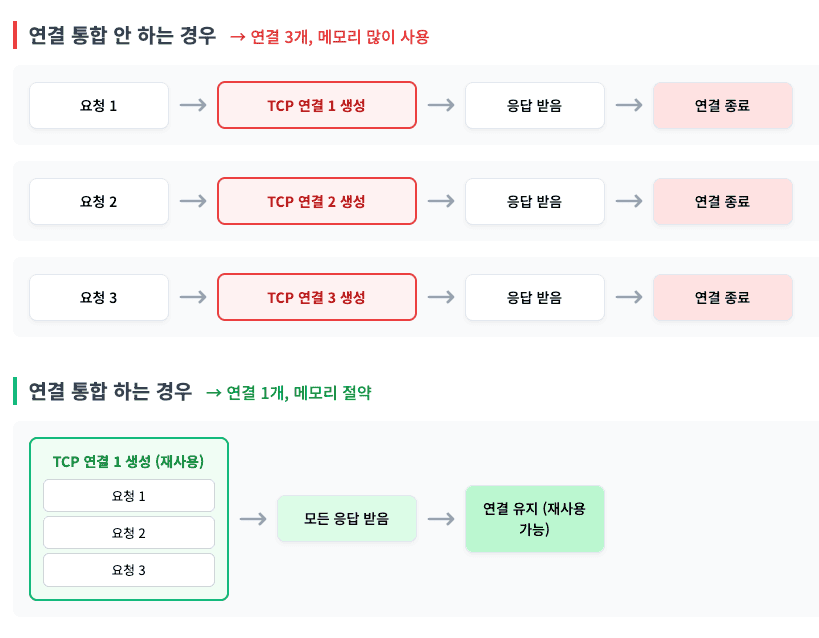

연결 통합이란?

Incast Congestion 해결

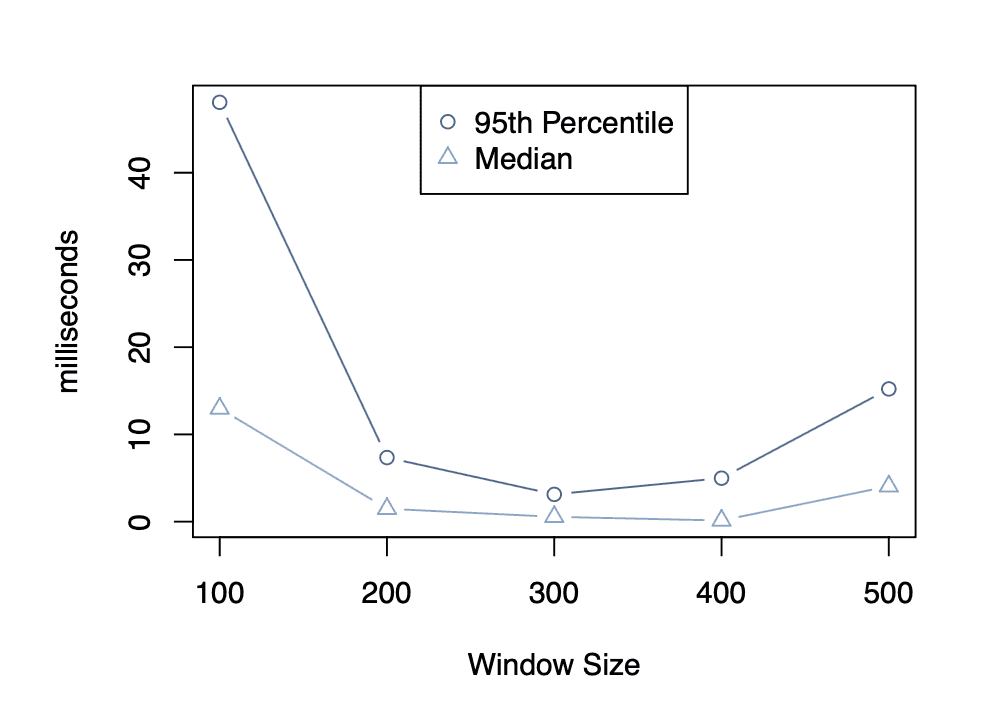

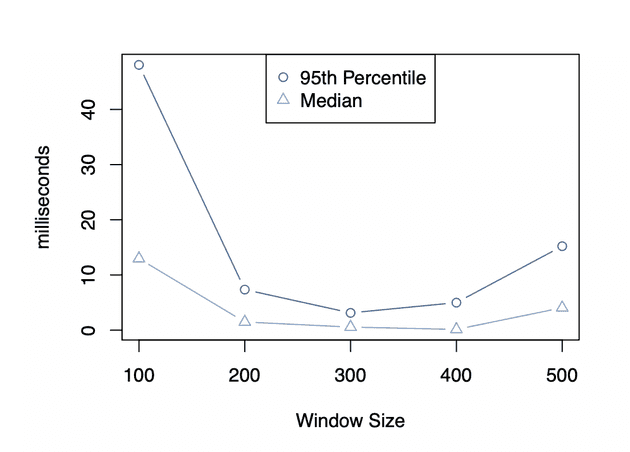

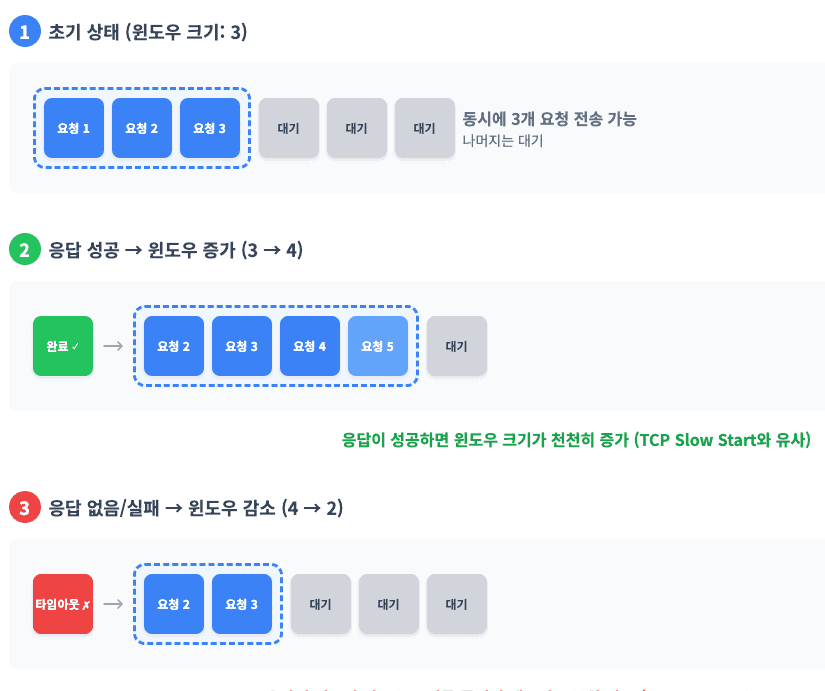

웹서버는 슬라이딩 윈도우 메커니즘을 구현하여 Memcached로 보내는 동시 요청 수를 제한합니다.

윈도우 크기가 너무 작으면 요청을 순차적으로 보내야 하므로 지연시간이 증가합니다.

너무 크면 Incast Congestion이 발생합니다. Facebook은 실험을 통해 최적의 윈도우 크기를 찾았습니다.

부하 감소: Leases 메커니즘

Leases는 Facebook이 개발한 핵심 메커니즘으로, 두 가지 주요 문제를 해결합니다.

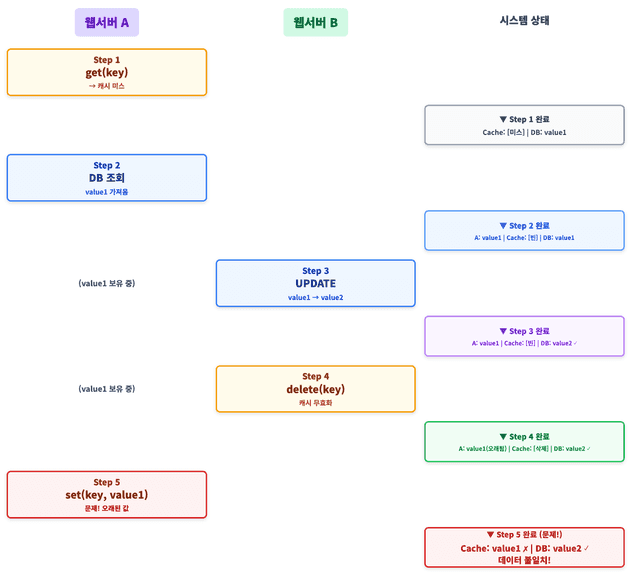

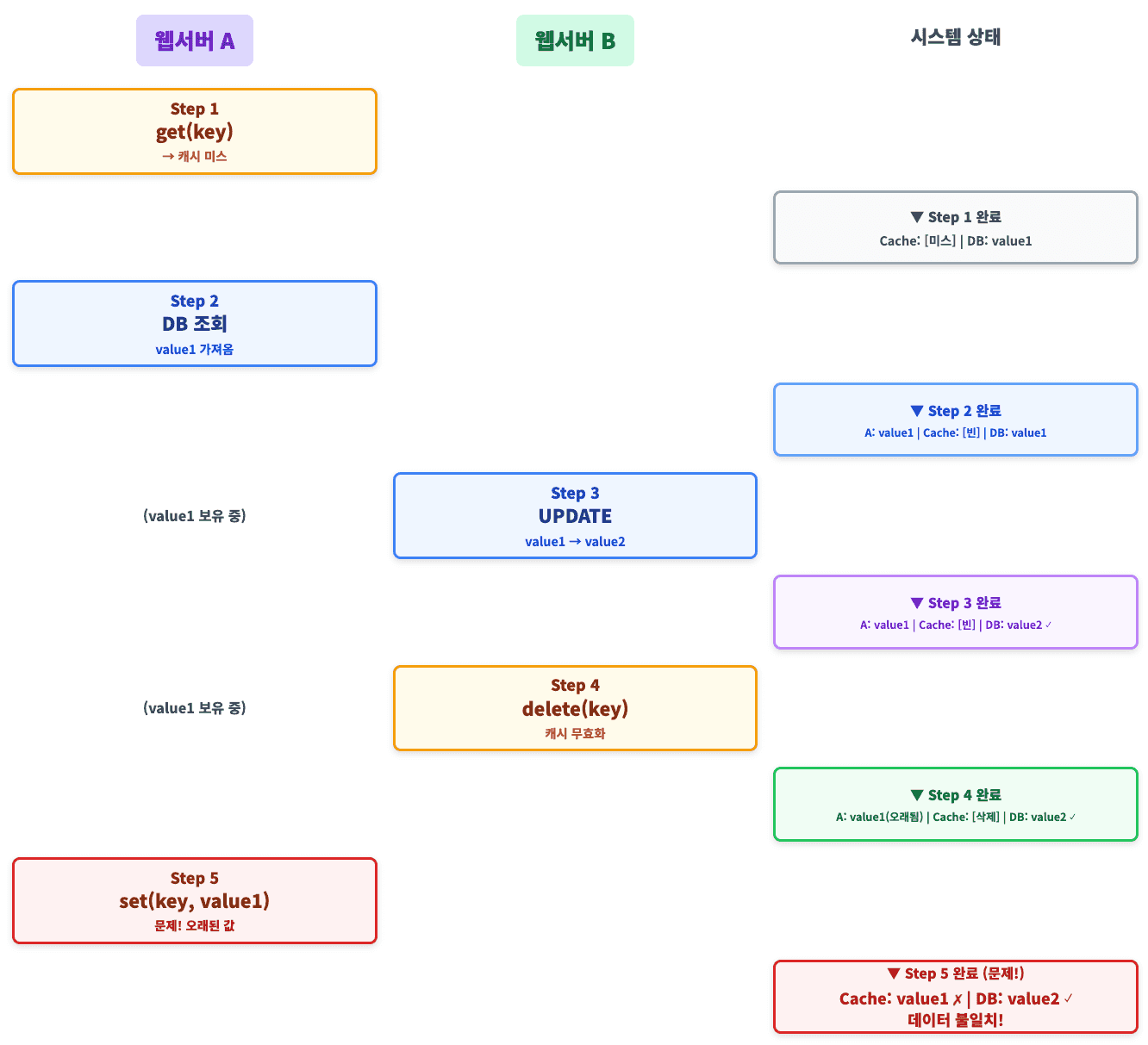

Stale Sets 문제

오래된 데이터가 캐시에 저장되는 문제입니다. 동시 업데이트가 재정렬되면 발생합니다.

웹서버 A가 DB에서 데이터를 조회하는 동안, 웹서버 B가 데이터를 업데이트하고 캐시를 삭제합니다. 하지만 웹서버 A는 이미 오래된 값을 가지고 있었고, 나중에 이를 캐시에 저장하여 최신 데이터를 덮어씁니다.

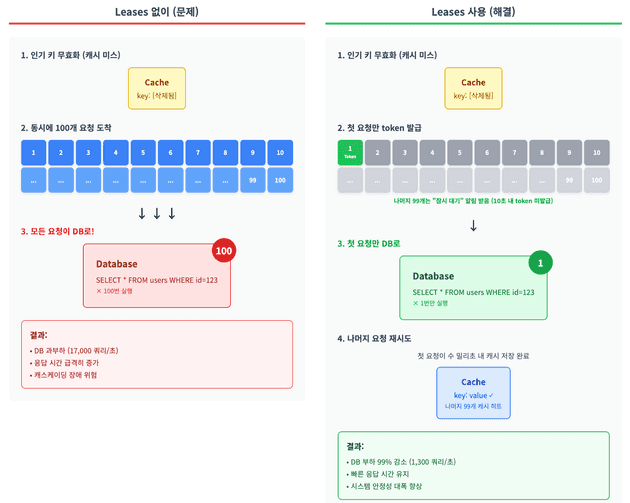

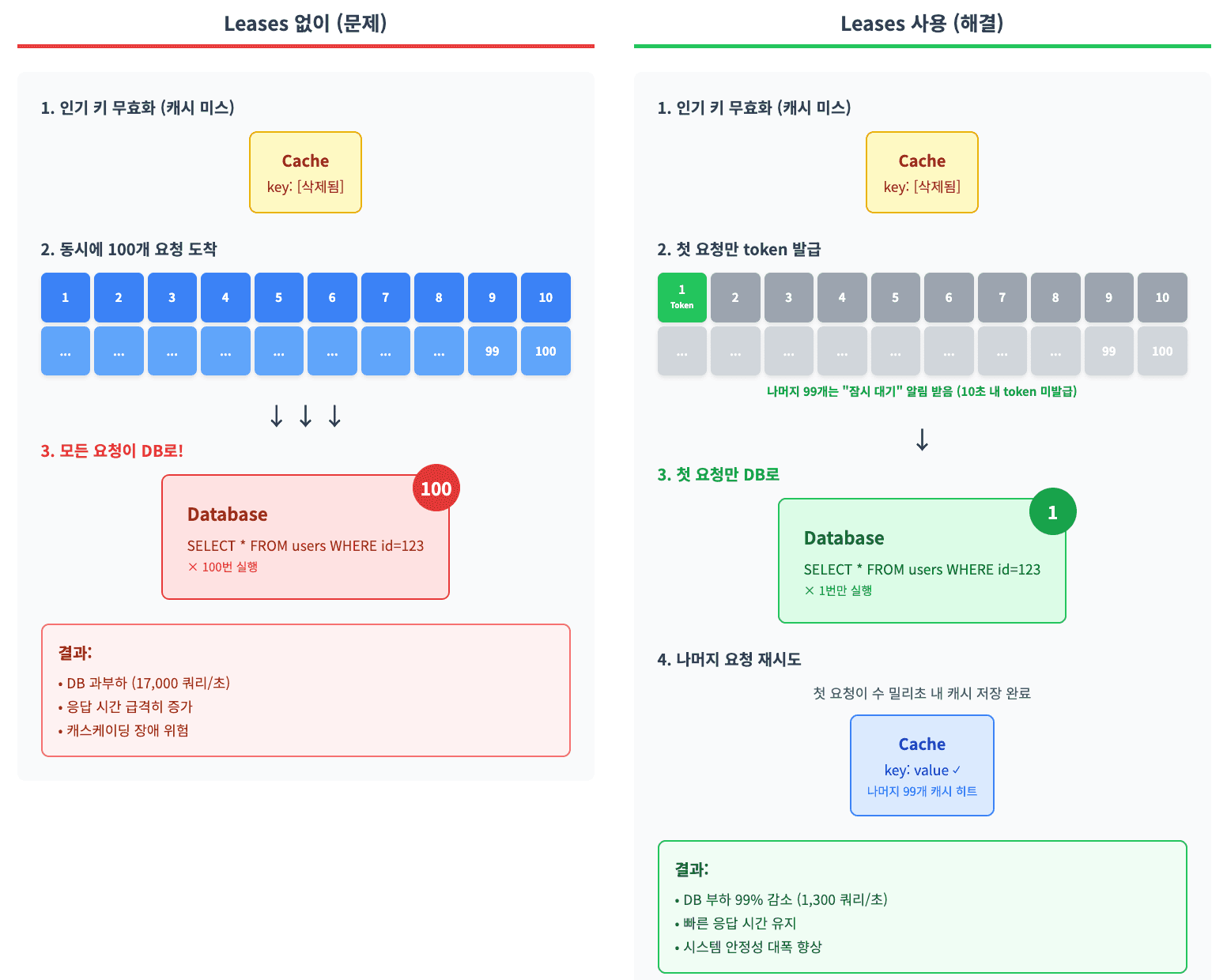

Thundering Herds 문제

특정 키에 대한 읽기와 쓰기 활동이 많을 때 발생합니다. 쓰기 활동이 반복적으로 값을 무효화하면 많은 읽기가 비용이 큰 DB 경로로 가게 됩니다.

Leases 동작 방식

Memcached 인스턴스는 캐시 미스를 경험한 클라이언트에게 Lease를 제공합니다.

// 1. 캐시 조회 (미스 시 lease 토큰 받거나 대기 알림 받음)
LeaseToken lease = memcache.get(key);

if (lease.isMiss()) {
    if (lease.hasToken()) {
        // 2-1. Token을 받은 경우 (첫 번째 요청만): DB 조회
        value = database.select(...);

        // 3. lease 토큰과 함께 캐시에 저장
        memcache.set(key, value, lease.getToken());
    } else {
        // 2-2. Token 없는 경우 (나머지 요청들): 잠시 대기 후 재시도
        Thread.sleep(10); // 수 밀리초 대기
        return memcache.get(key); // 캐시에서 재조회 (이미 저장됨)
    }
}

Lease의 효과

Memcached는 토큰을 검증하여 데이터 저장 여부를 결정
해당 키에 대한 delete 요청을 받으면 토큰 무효화
10초당 키당 한 번만 토큰 발행 (Thundering Herds 방지)
토큰이 최근에 발행된 경우, 클라이언트에게 잠시 대기하라고 알림

실제 효과

Thundering Herds가 발생하기 쉬운 키들을 1주일간 분석한 결과:

Leases 없이: 피크 DB 쿼리율 17K/s
Leases 사용: 피크 DB 쿼리율 1.3K/s

이는 DB 프로비저닝 비용을 크게 절감합니다.

Stale Values 허용

일부 사용 사례에서는 약간 오래된 데이터를 반환하는 것이 허용됩니다.

동작 방식:

1. delete(key) 실행
   ↓
2. 캐시에서 즉시 삭제하지 않고 "최근 삭제된 아이템" 임시 저장소로 이동
   ↓
3. GET 요청 시 선택:
   - Option A: lease token 발급 (DB에서 최신 값 가져오기)
   - Option B: stale로 마크된 오래된 값 즉시 반환
   ↓
4. 짧은 시간 후 임시 저장소에서 완전히 삭제 (flush)

장점:

애플리케이션이 stale 데이터로도 작동 가능하면 DB 조회 대기 불필요
예: 좋아요 수가 1초 전 데이터여도 사용자 경험에 큰 영향 없음

Memcache Pools

범용 캐싱 레이어로 Memcache를 사용하면 서로 다른 특성을 가진 데이터들이 같은 캐시 서버를 공유하게 됩니다.

문제 상황:

같은 Memcached 서버에:
- Low-churn 데이터: 변화 적고 계속 가치 있음 (사용자 프로필)
- High-churn 데이터: 빠르게 변하고 더 이상 접근 안 됨 (오래된 실시간 피드)

메모리가 부족하면?
→ LRU로 오래된 것 삭제
→ 가치 있는 Low-churn 데이터가 삭제됨
→ 더 이상 접근 안 하는 High-churn 데이터가 메모리 차지
→ 히트율 감소 (부정적인 간섭)

이런 부정적인 간섭을 방지하기 위해 churn 특성별로 캐시 서버를 분리합니다.

Pool 분리 전략

클러스터의 Memcached 서버를 별도의 Pool로 분할합니다:

Wildcard Pool: 기본 풀 (대부분의 데이터)
특수 목적 Pool: 문제가 되는 키들을 위한 별도 풀

Pool 분리 예시

작은 풀:

데이터: 온라인 상태 표시 (자주 액세스)
캐시 미스 시: 간단한 DB 쿼리 (비용 저렴)
풀 크기: 작게 유지

큰 풀:

데이터: 복잡한 머신러닝 결과 (드물게 액세스)
캐시 미스 시: 수십 초 걸리는 재계산 (비용 매우 비쌈)
풀 크기: 크게 할당 (미스 방지)

Churn 특성에 따른 분리

Churn이란?

Churn은 데이터의 변동률을 의미합니다:

Low-churn: 데이터가 거의 안 바뀜 (사용자 프로필, 설정 등)
High-churn: 데이터가 자주 바뀜 (실시간 피드, 트렌딩 목록 등)

Low-churn 키와 High-churn 키를 같은 풀에 두면 문제가 발생합니다:

문제:
- Low-churn 키(여전히 가치 있음)가 제거됨
- High-churn 키(더 이상 액세스 안 됨)보다 먼저 제거됨

이들을 다른 풀에 배치하면 이러한 부정적 간섭을 방지하고, High-churn 풀의 크기를 캐시 미스 비용에 적절하게 조정할 수 있습니다.

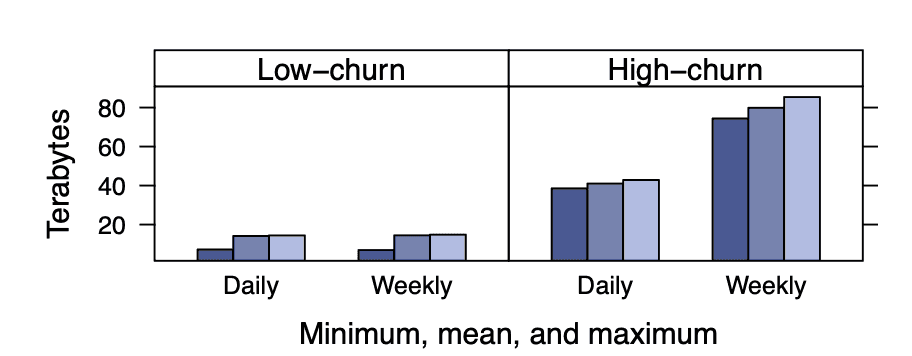

워킹셋 그래프 해석

워킹셋(Working Set)은 특정 기간 동안 실제로 사용되는 데이터의 총 크기입니다.

Low-churn 데이터: 일일 워킹셋 ≈ 주간 워킹셋 (매일 같은 데이터 재사용)
High-churn 데이터: 일일 워킹셋 << 주간 워킹셋 (매일 새로운 데이터 추가)

일일과 주간 워킹셋의 차이가 클수록 churn rate가 높다는 의미입니다.

High-churn 데이터는 시간이 지나면 더 이상 접근하지 않지만 메모리를 차지하므로, 별도 풀로 분리하여 관리해야 합니다.

Pool 내 복제

일부 풀에서는 Memcached 서버의 지연시간과 효율성을 향상시키기 위해 복제를 사용합니다.

복제를 선택하는 경우

애플리케이션이 정기적으로 많은 키를 동시에 가져옴
전체 데이터 세트가 1~2개의 Memcached 서버에 들어감
요청 속도가 단일 서버가 처리할 수 있는 것보다 훨씬 높음

복제가 더 효율적인 이유

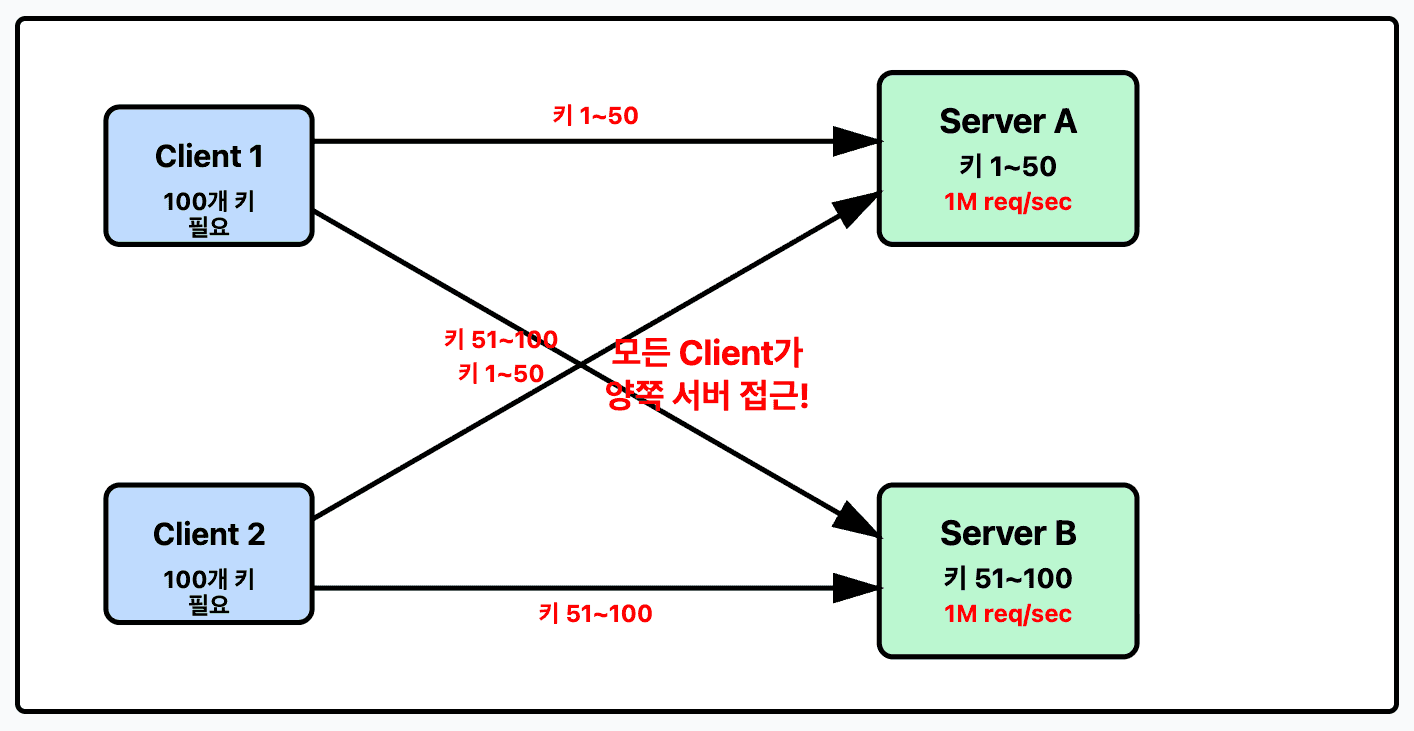

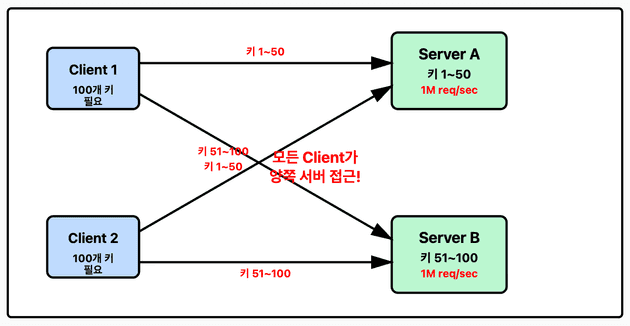

키 분할 방식에서는 각 클라이언트가 100개 키를 모두 필요로 하기 때문에 모든 서버에 접근해야 합니다. 서버를 나눠도 각 서버가 받는 총 요청 수는 줄지 않습니다.

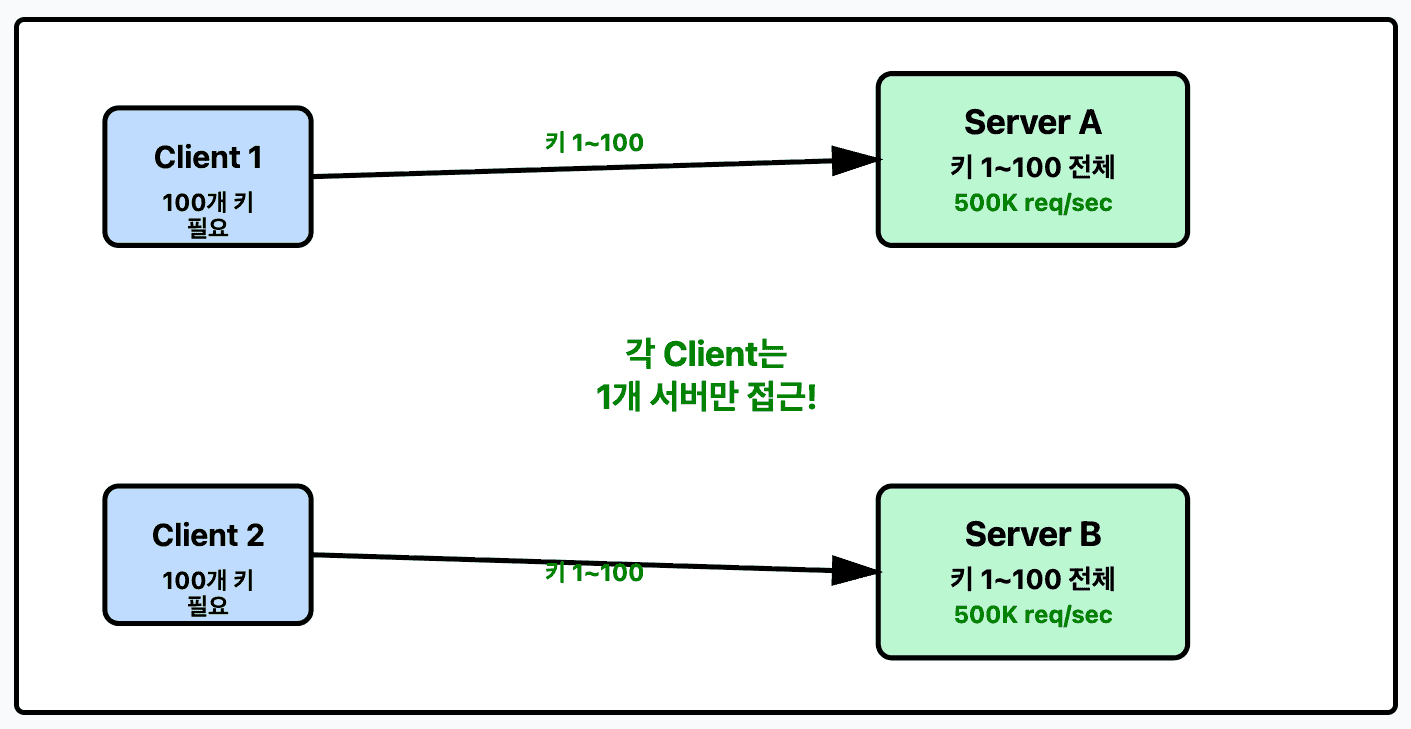

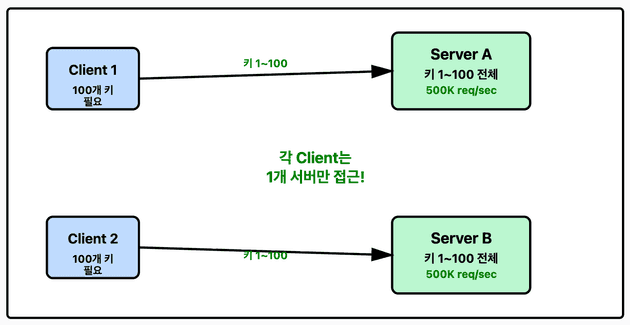

반면 복제 방식에서는 모든 서버가 전체 키를 가지고 있어 클라이언트가 아무 서버나 하나만 선택하면 됩니다. 이로 인해 요청이 여러 서버에 고르게 분산되어 각 서버의 부하가 실제로 감소합니다.

각 클라이언트는 자신의 IP 주소를 기반으로 복제본을 선택합니다. 일관성 유지를 위해 모든 복제본에 무효화를 전달해야 합니다.

장애 처리: Gutter 시스템

Memcache에서 데이터를 가져오지 못하면 백엔드 서비스에 과도한 부하가 발생하여 연쇄 장애를 일으킬 수 있습니다.

두 가지 규모의 장애

소규모 장애: 네트워크나 서버 장애로 소수의 호스트에 접근 불가
광범위한 장애: 클러스터 내 상당 비율의 서버에 영향

전체 클러스터를 오프라인으로 전환해야 하는 경우, 사용자 요청을 다른 클러스터로 우회시킵니다.

Gutter 메커니즘

소규모 장애를 위해 Gutter라는 특수 시스템을 도입했습니다. Gutter는 실패한 몇 개 서버의 책임을 대신 맡는 작은 머신 세트입니다.

클러스터 내 Memcached 서버의 약 1%를 차지합니다.

동작 방식

// 1. 일반 Memcached 서버에 요청
value = memcache.get(key);

if (value == null && isTimeout()) {
    // 2. Gutter 풀에 재시도
    value = gutterPool.get(key);

    if (value == null) {
        // 3. DB 조회 후 Gutter에 저장
        value = database.select(...);
        gutterPool.set(key, value, shortExpiration);
    }
}

Gutter의 효과

Gutter 시스템 도입 후 실제 효과:

실패를 히트로 전환: 원래 Memcached 서버 장애로 실패했을 요청의 10~25%를 Gutter에서 성공적으로 처리
장애율 99% 감소: 클라이언트가 체감하는 캐시 실패율이 거의 사라짐
빠른 복구: Memcached 서버가 완전히 다운되어도 4분 이내에 Gutter 히트율이 35% 이상으로 상승 (자주 50%까지 도달)

Gutter의 특징

짧은 만료 시간(short expiration)을 사용하여 약간 오래된 데이터를 제공하더라도 DB 부하를 줄임
빠른 만료로 인해 별도의 무효화(invalidation) 메커니즘이 필요 없음

Rehashing을 사용하지 않는 이유

서버 장애 시 다른 접근 방법도 있습니다. 남은 정상 서버들에게 장애 서버의 키를 재분배(Rehashing)하는 것입니다.

Rehashing의 문제점

하지만 이 방식은 위험합니다:

시나리오: 10대 서버 중 1대 장애 발생

문제: 인기 있는 핫 키(예: 유명인 프로필)가 서버 전체 요청의 20%를 차지
→ 장애 서버가 이 핫 키를 담당했다면?
→ Rehashing으로 다른 정상 서버에 핫 키 재배치
→ 해당 서버에 갑자기 20% 추가 부하 발생
→ 그 서버도 과부하로 다운
→ 도미노처럼 연쇄 장애 발생

Gutter의 장점

Gutter는 유휴 상태의 별도 서버 풀(클러스터의 1%)이므로:

정상 서버에 추가 부하를 주지 않음
핫 키 문제와 무관하게 안전하게 장애 처리
연쇄 장애 위험 차단

다음 편에서는 지역 내/지역 간 확장과 성능 최적화를 다룹니다.
