Tomcat 요청 처리 흐름과 Thread 모델

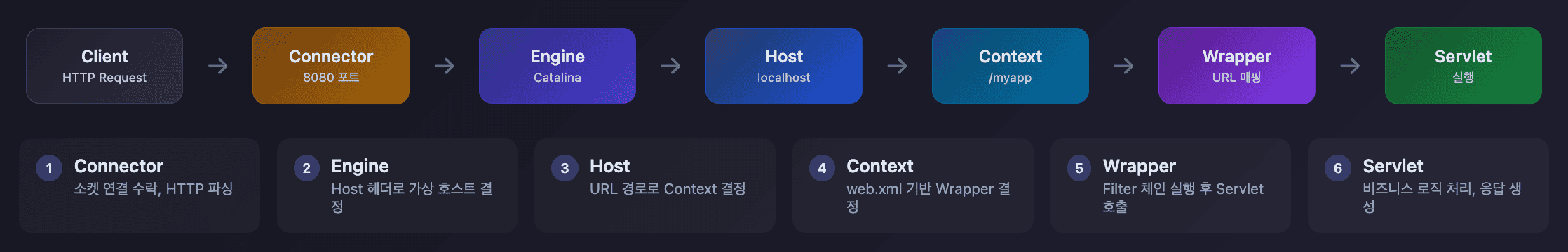

요청 처리 전체 흐름

클라이언트 요청이 Tomcat을 거쳐 Servlet까지 도달하는 과정을 알아봅니다.

처리 단계별 설명

단계	컴포넌트	역할
1	Connector	소켓 연결 수락, HTTP 파싱
2	Engine	Host 헤더로 가상 호스트 결정
3	Host	URL 경로로 Context 결정
4	Context	web.xml 기반 Wrapper 결정
5	Wrapper	Filter 체인 실행 후 Servlet 호출
6	Servlet	비즈니스 로직 처리, 응답 생성

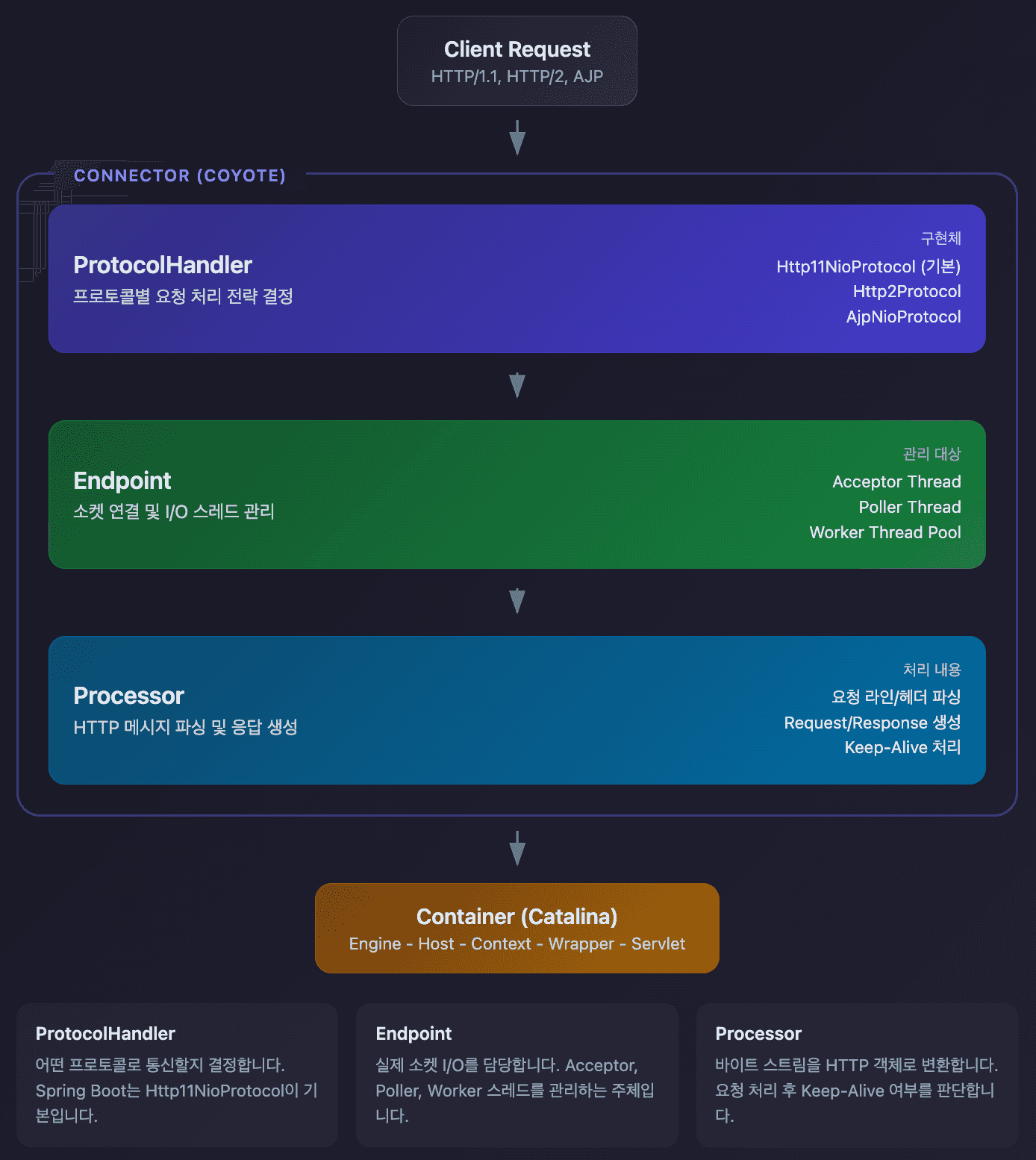

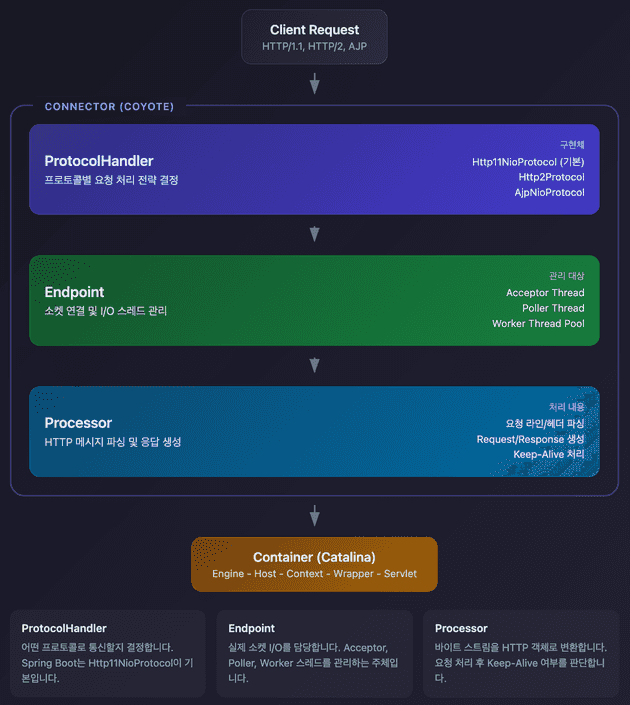

Connector 내부 구조 (Coyote)

Connector는 단순히 요청을 받는 게 아닙니다. 내부적으로 세 가지 컴포넌트가 계층적으로 동작합니다.

ProtocolHandler

프로토콜별로 요청을 처리하는 최상위 컴포넌트입니다. server.xml에서 protocol 속성으로 지정합니다.

<Connector port="8080" protocol="org.apache.coyote.http11.Http11NioProtocol" />

Endpoint

Acceptor, Poller, Worker 스레드를 관리하는 주체입니다.

소켓 레벨 I/O를 담당하며, NIO/NIO2/APR 중 어떤 방식으로 I/O를 처리할지 결정합니다.

Processor

HTTP 바이트 스트림을 파싱해서 Request/Response 객체를 생성합니다. 요청 처리 후 Keep-Alive 여부에 따라 소켓을 재사용할지 결정합니다.

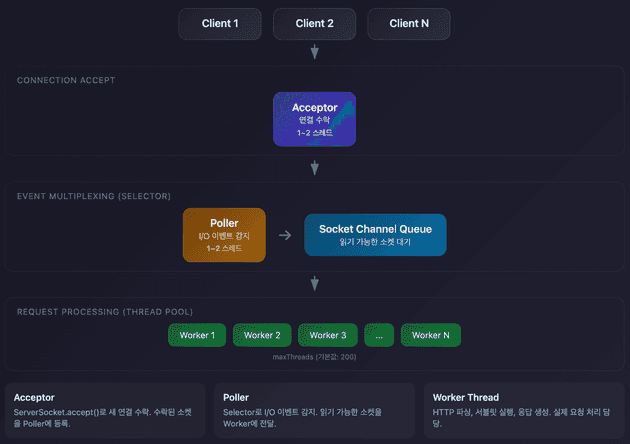

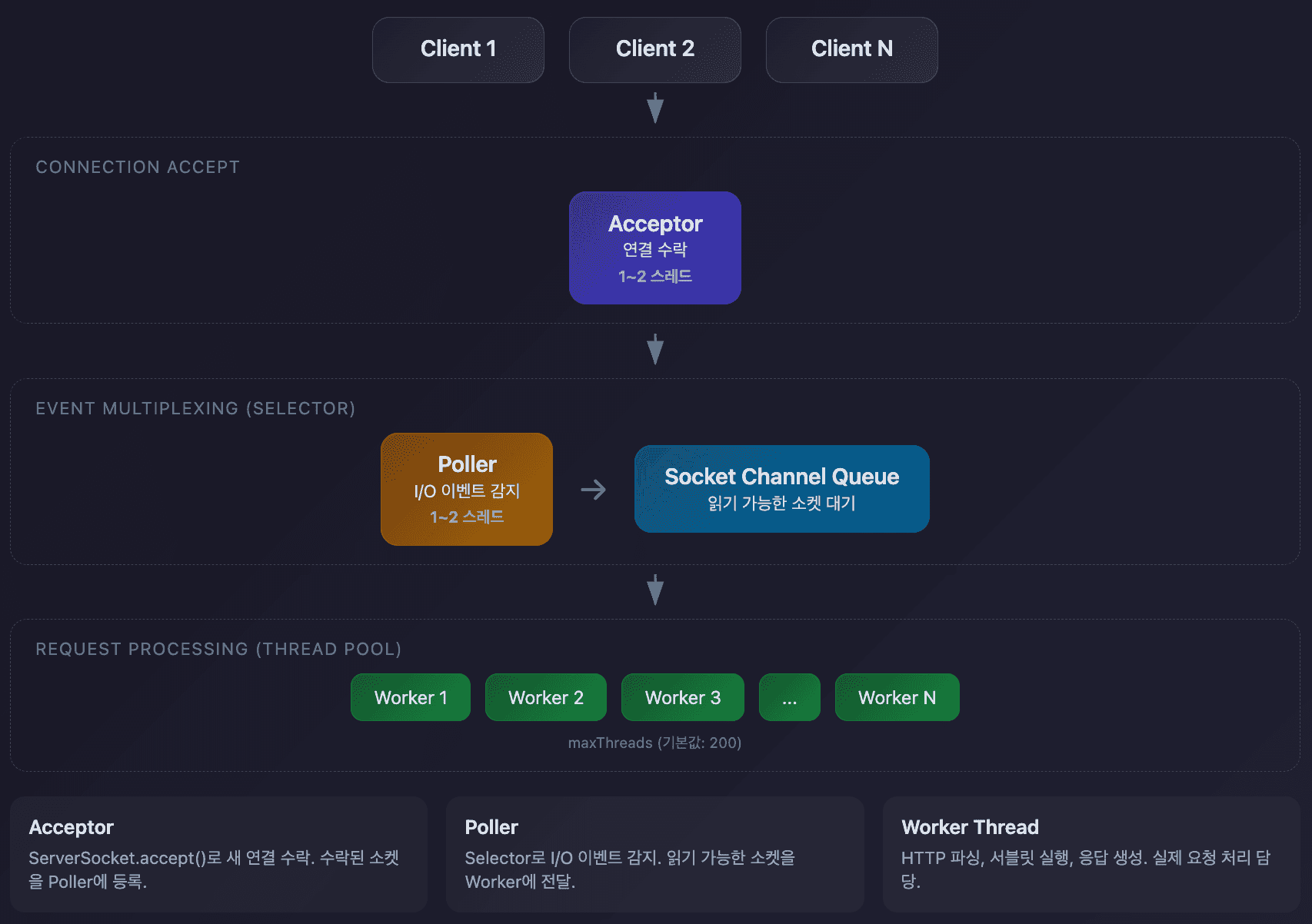

NIO Thread 모델

Tomcat NIO는 세 종류의 스레드가 협력하여 요청을 처리합니다.

Acceptor Thread

새로운 TCP 연결을 수락합니다.

// 의사 코드
class Acceptor implements Runnable {
    private ServerSocketChannel serverSocket;

    public void run() {
        while (running) {
            // 1. 새 연결 대기 (블로킹)
            SocketChannel socket = serverSocket.accept();

            // 2. Non-blocking 모드로 전환 (Selector에 등록하려면 논블로킹 모드여야 함)
            socket.configureBlocking(false);

            // 3. Poller에 등록 요청
            poller.register(socket);
        }
    }
}

특징:

보통 1개로 충분 (accept()는 매우 빠름)
병목 가능성 거의 없음

TCP 연결 관리 역할 분담

단계	담당	하는 일
3-way handshake	OS 커널	SYN → SYN-ACK → ACK
연결 수락	Acceptor	accept()로 커널의 완료 큐에서 소켓 꺼냄
연결 유지/관리	Poller	Selector로 이벤트 감시, 타임아웃 체크
연결 종료	Worker	close() 호출 또는 Keep-Alive 만료 시

Poller Thread

I/O 이벤트를 감지하고 Worker에 작업을 할당합니다.

// 의사 코드
class Poller implements Runnable {
    private Selector selector;
    private Queue<SocketChannel> registerQueue;

    public void run() {
        while (running) {
            // 1. 대기 중인 소켓 등록
            registerPending();

            // 2. I/O 이벤트 대기 (타임아웃: 1초)
            // 내부적으로 epoll_wait 호출, 이벤트 없으면 커널 레벨 슬립
            // 타임아웃을 주는 이유: 주기적으로 깨어나서 registerPending() 처리
            // 급한 경우 Acceptor가 selector.wakeup()으로 즉시 깨움
            selector.select(1000);

            // 3. 준비된 이벤트 처리
            Iterator<SelectionKey> keys = selector.selectedKeys().iterator();
            while (keys.hasNext()) {
                SelectionKey key = keys.next();
                keys.remove();

                if (key.isReadable()) {
                    // READ 이벤트: Worker Thread에 작업 위임
                    SocketChannel socket = (SocketChannel) key.channel();
                    key.cancel();  // Selector에서 등록 해제 (Worker 처리 중 중복 감지 방지)
                    executor.execute(new SocketProcessor(socket));
                }
            }
        }
    }
}

특징:

CPU 코어 수에 따라 1-2개
보통 1개로 수만 개 연결 처리 가능
연결 수가 10만 이상이면 Poller 개수 증가 고려

Worker Thread

실제 요청을 처리합니다.

// 의사 코드
class SocketProcessor implements Runnable {
    private SocketChannel socket;

    public void run() {
        try {
            // 1. HTTP 파싱
            HttpRequest request = parseHttpRequest(socket);
            HttpResponse response = new HttpResponse(socket);

            // 2. Container Pipeline 실행
            // Engine → Host → Context → Wrapper
            getContainer().invoke(request, response);

            // 3. 응답 전송
            response.finishResponse();

            // 4. Keep-Alive 처리
            if (request.isKeepAlive()) {
                poller.register(socket);  // 다음 요청 대기
            } else {
                socket.close();
            }

        } catch (Exception e) {
            handleError(e);
        }
    }
}

NIO에서 헤더 읽기 vs Body 읽기

구분	헤더 읽기	Body 읽기
방식	Non-Blocking	Blocking
데이터 부족 시	상태 저장 후 스레드 반환	데이터 올 때까지 대기

헤더 읽기가 Non-Blocking인 이유

헤더가 여러 패킷에 나눠서 올 수 있습니다. 데이터가 아직 다 안 왔을 때 스레드가 블로킹하며 기다리면 낭비입니다.

1. Poller: "소켓에 데이터 왔어" → Worker 할당
2. Worker: read() → "GET /api HTT" (헤더 일부만 도착)
3. Worker: 파싱 상태 저장 → 스레드 반환 → Poller에 다시 등록
4. Poller: "데이터 더 왔어" → Worker 할당
5. Worker: 저장된 상태부터 파싱 재개 → 헤더 완료 → Servlet 호출

Tomcat은 Http11InputBuffer에 파싱 상태를 저장해서 나중에 이어서 파싱할 수 있습니다.

// Http11InputBuffer - 파싱 상태 저장
private int parsingRequestLinePhase;  // 현재 파싱 단계

// Http11Processor - 헤더 불완전 시 즉시 반환
if (!inputBuffer.parseHeaders()) {
    readComplete = false;
    break;  // 블로킹하지 않고 반환
}

Body 읽기가 Blocking인 이유

Servlet API 스펙에서 request.getInputStream().read()는 블로킹 방식으로 동작해야 합니다. 헤더 파싱이 완료되어 Servlet에 진입한 시점부터는 해당 요청을 끝까지 처리할 책임이 있습니다.

요청 처리 컴포넌트 흐름

Worker Thread
    ↓
Http11Processor.service()
    ├── inputBuffer.parseRequestLine()  → GET /api HTTP/1.1
    ├── inputBuffer.parseHeaders()      → Host, Content-Type 등
    ↓
CoyoteAdapter.service()
    ├── Coyote Request → HttpServletRequest 변환
    ├── Coyote Response → HttpServletResponse 변환
    ↓
Container Pipeline (Engine → Host → Context → Wrapper)
    ↓
Servlet.service()
    └── 필요시 request.getInputStream().read()로 Body 읽기

핵심 포인트

컴포넌트	역할
Http11Processor	바이트 스트림 → HTTP 파싱 (Request Line, Headers)
CoyoteAdapter	Coyote 내부 객체 → Servlet API 객체로 변환
Servlet	비즈니스 로직, 필요시 Body 읽기

Body는 왜 미리 안 읽는가

Request 객체가 생성될 때 Body는 아직 읽지 않습니다. InputStream만 소켓과 연결해둡니다.

// Request 객체 내부 (단순화)
class HttpServletRequest {
    private Map<String, String> headers;  // 헤더는 이미 파싱됨
    private InputStream inputStream;       // Body는 소켓과 연결만 됨
}

GET 요청은 Body가 없으므로 읽을 필요 없음
Body가 수 GB일 수 있음 (파일 업로드)
스트리밍 처리가 필요할 수 있음

Servlet이 getInputStream().read()를 호출할 때 비로소 소켓에서 Body를 읽습니다. 이때 커널 버퍼에 데이터가 없으면 블로킹됩니다.

Thread Pool 구조

Thread Pool 설정

Tomcat의 기본값은 maxThreads=200, minSpareThreads=10입니다.

<Executor name="tomcatThreadPool"
          namePrefix="catalina-exec-"
          maxThreads="200"          <!-- 최대 스레드 수 -->
          minSpareThreads="10"      <!-- 최소 유휴 스레드 -->
          maxIdleTime="60000"       <!-- 유휴 스레드 제거 시간 (ms) -->
          prestartminSpareThreads="true"  <!-- 시작 시 minSpareThreads 생성 -->
          maxQueueSize="100"        <!-- 작업 큐 크기 -->
          />

<Connector port="8080"
           protocol="HTTP/1.1"
           executor="tomcatThreadPool" />

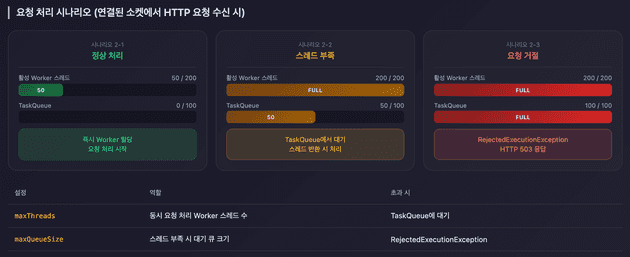

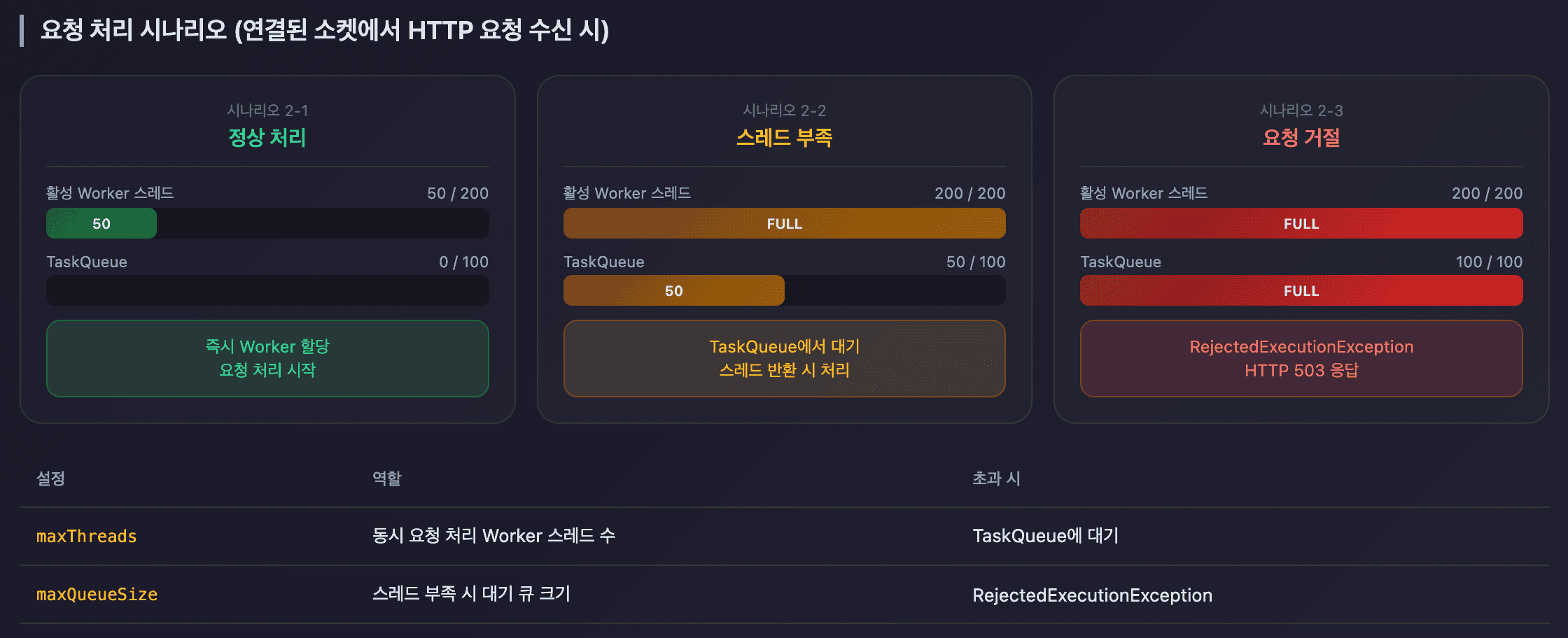

Thread 생성 순서 (Tomcat TaskQueue)

요청 도착
현재 스레드 수 < corePoolSize: 새 스레드 생성
corePoolSize <= 현재 스레드 수 < maxPoolSize: 새 스레드 생성 (큐보다 스레드 우선)
maxPoolSize 도달: 큐에 추가
큐도 가득참: RejectedExecutionException

예: corePoolSize=10, maxPoolSize=200, queueSize=100

요청 1-10:    즉시 새 스레드 생성 (10개)
요청 11-200:  새 스레드 생성 (190개 추가, 총 200개)
요청 201-300: 큐에 대기 (100개)
요청 301+:    거부 (RejectedExecutionException)

Tomcat은 일반 ThreadPoolExecutor와 달리 큐보다 스레드 생성을 우선합니다. 큐에서 대기하는 시간을 줄여 응답 지연을 최소화하기 위한 설계입니다.

Tomcat TaskQueue 소스코드 (GitHub 링크):

@Override
public boolean offer(Runnable o) {
    // 스레드가 maxPoolSize보다 적으면 false 반환 → 새 스레드 생성 유도
    if (parent.getPoolSizeNoLock() < parent.getMaximumPoolSize()) {
        return false;
    }
    return super.offer(o);
}

offer()가 false를 반환하면 ThreadPoolExecutor는 새 스레드를 생성합니다. Tomcat은 이 특성을 활용해서 큐보다 스레드 생성을 우선합니다.

Filter Chain 실행

Request
  ↓
ApplicationFilterChain
  ├── Filter 1: CharacterEncodingFilter
  ├── Filter 2: LoggingFilter
  ├── Filter 3: AuthenticationFilter
  └── Servlet: DispatcherServlet (Spring MVC)
       ↓
    Spring Interceptor Chain
       ├── Interceptor 1
       ├── Interceptor 2
       └── Controller
  ↓
Response

Filter vs Interceptor

구분	Filter	Interceptor
레벨	Servlet 레벨	Spring MVC 레벨
실행 시점	DispatcherServlet 이전	DispatcherServlet 이후
용도	인코딩, 인증, 로깅	권한 체크, 공통 로직
예외 처리	web.xml error-page	@ExceptionHandler

Connection 관리

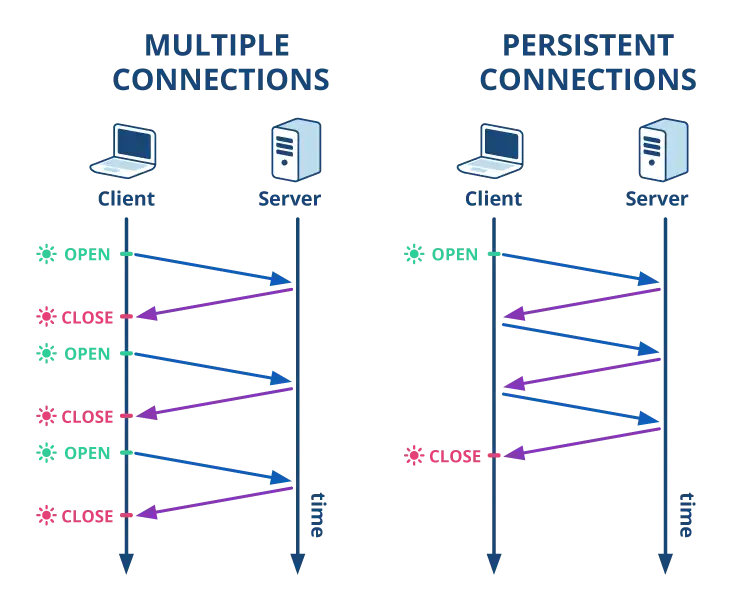

Keep-Alive 동작 원리

HTTP/1.0(Keep-Alive 없음):

Client → Server: GET /page1
Client ← Server: 200 OK (연결 종료)

Client → Server: GET /page2 (새 연결)
Client ← Server: 200 OK (연결 종료)

→ 요청마다 TCP 3-way handshake 반복 (비효율)

HTTP/1.1(Keep-Alive 기본):

Client → Server: GET /page1
Client ← Server: 200 OK (Connection: keep-alive)

Client → Server: GET /page2 (같은 연결)
Client ← Server: 200 OK (Connection: keep-alive)

→ 하나의 TCP 연결로 여러 요청 처리

Keep-Alive 설정:

<Connector port="8080"
           protocol="HTTP/1.1"
           maxKeepAliveRequests="100"   <!-- 하나의 연결에서 최대 요청 수 -->
           keepAliveTimeout="60000"     <!-- Keep-Alive 타임아웃 (ms) -->
           />

Connection Timeout

<Connector port="8080"
           protocol="HTTP/1.1"
           connectionTimeout="20000"  <!-- 20초 -->
           />

동작:

클라이언트 연결 수립
HTTP 요청 헤더 대기 (connectionTimeout 시작)
20초 내에 요청 헤더 도착 안 하면 연결 종료

주의: connectionTimeout은 요청 헤더 읽기 타임아웃입니다. Servlet 실행 시간과는 무관합니다.

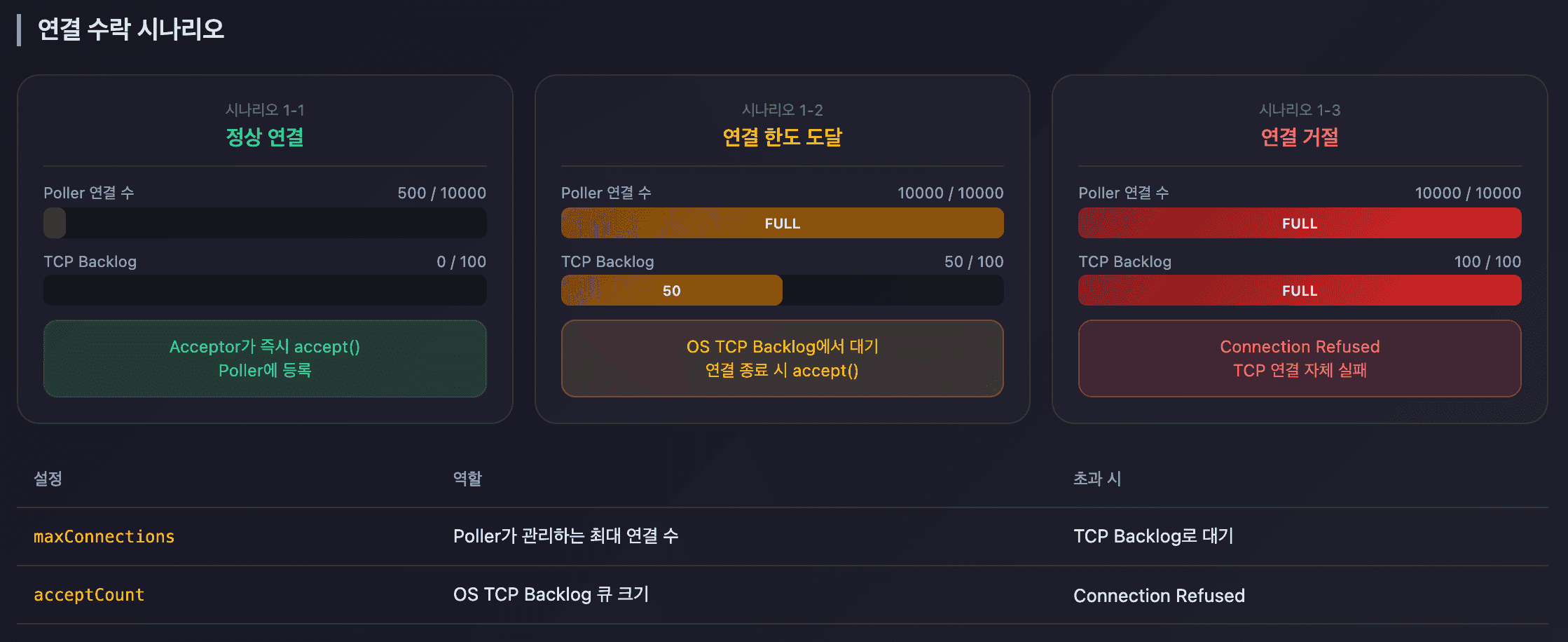

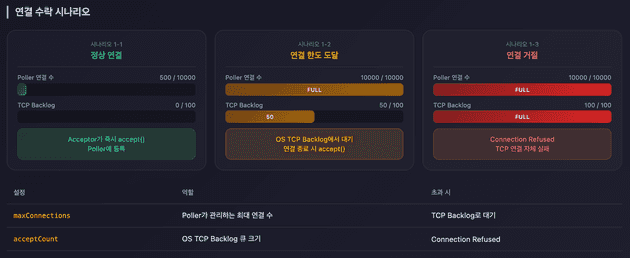

maxConnections vs acceptCount

<Connector maxConnections="10000"
           acceptCount="100"
           maxThreads="200" />

요청 처리 과정:

동시 연결 수	상태
1 ~ 10000	정상 처리 (Poller가 관리)
10001 ~ 10100	OS 큐 대기 (TCP backlog)
10101+	Connection Refused
